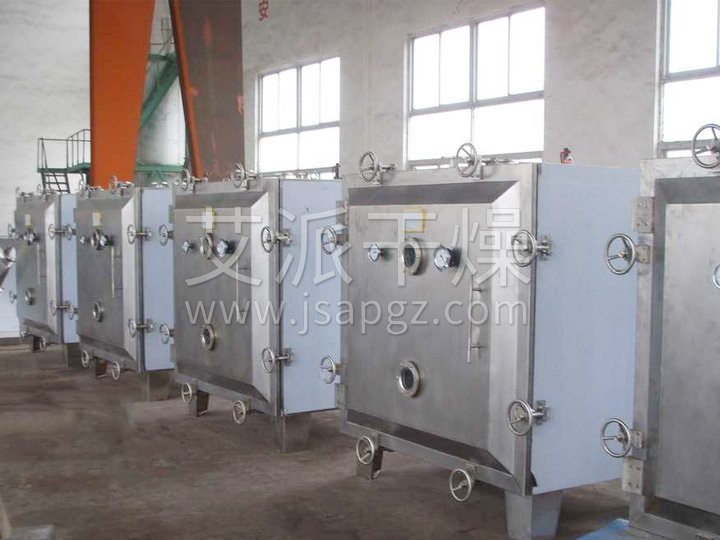

FZG方形靜態真空幹燥機

工作原理

  所謂真空幹燥，就是將幹燥物料處於真空條件下，進行加熱幹燥。如果利用真空泵進行抽氣抽濕，則加快了幹燥速度。
  注：如采用冷凝器．物料中的溶劑可通過冷凝器加以回收，如溶劑為水，可不用冷凝器，節省能源投資。

性能特點

◎真空下物料溶液的沸點降低．使蒸發器的傳熱推動力增大．因此對一定的傳熱量可以節省蒸發器的傳熱麵積。
◎蒸發操作的熱源可采用低壓蒸汽或廢熱蒸汽。
◎蒸發器熱損失少。
◎在幹燥前可進行消毒處理，幹燥過程中無任何不純物汙入，符合GMP要求。
◎屬於靜態式真空幹燥器．故幹燥物料的形體不會損壞。

適應物料

  適用於在高溫下易分解，聚合和變質的熱敏性物料的低溫幹燥；被廣泛地采用在製藥、化工、食品、電子等行業。

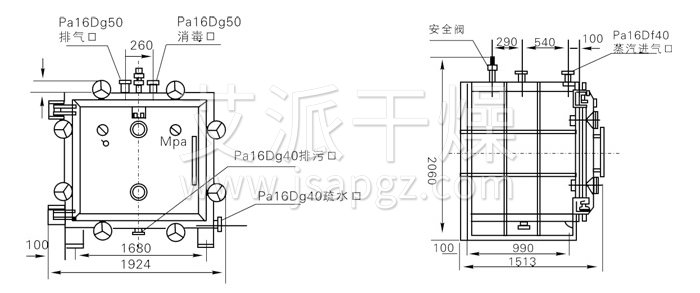

結構示意圖

技術規格

名稱/規格	FZG-10	FZG-15	FZG-20
幹燥箱內尺寸	1500×1060×1220	1500×1400×1220	1500×1800×1220
幹燥箱外尺寸	1513×1924×1720	1513×1924×2060	1513×1924×2500
烘架層數	5	8	12
層間距離	122	122	122
烘盤尺寸	460×640×45	460×640×45	460×640×45
烘盤數	20	32	48
烘架管內使壓	≤0.784	≤0.784	≤0.784
烘架使用溫度	35-150	35-150	35-150
箱內空載真空度	-0.09～0.096
在-0.1MPa,加熱溫度110℃時，水的氣化率	7.2	7.2	7.2
用冷凝器時，真空泵型號，功率	2X-70A / 5.5KW	2X-70A / 5.5KW	2X-90A / 2KW
不用冷凝器時，真空泵型號，功率	SK-3 / 5.5KW	SK-6 / 11KW	SK-6 / 11KW
幹燥箱重量	1400	2100	3200

注：水環式真空泵與機械增壓聯用，以提高真空度。

訂貨須知

◎訂貨時請根據幹燥物料的物性初含水率終含水率、溫度真空度幹燥量幹燥時間等因素選擇合適的真空幹燥器。同一種型號的真空幹燥機中分別有蒸氣熱水導熱油 電加熱四種加熱方式。例如為了增加幹燥量可適當增加烘架層數請及時向我廠提出。
◎在使用說明書上述的真空幹燥係統中的附件我廠均（jun1）可為用戶提供和安裝．請在訂貨時說明。
◎本司可對用戶提出的真空幹燥係統中的特殊要求提供設計製造與安裝。
◎本司設備對用戶實行質量三保．一切配件，長期提供、敬請用戶放心。
